Tunnel de douche d'air de 90 de degré personnels de tour, équipements de pièce propre avec le matériel en acier peint

La douche d'air de 90 de degré personnels de tour perce un tunnel - des équipements de pièce propre, matériel en acier peint



Douche d'air pour materials.pdf



Description :



Nous offrons un large éventail de douche d'air qui est recommandée pour la qualité supérieure et l'efficacité.



Ces produits sont particulièrement conçus pour assurer la circulation d'air concentrée de la classe 100.



La contamination collant à la surface d'habillement peut facilement être forme enlevée à l'air comprimé avant un homme entre dans une salle propre.



Construit avec les dernières technologies, notre douche d'air est capable de passer l'air pressurisé par les becs réglables à une vitesse de 7500 approximativement pieds par minute.



Ces becs sont installés dans les murs latéraux et le plafond. En plus de ceci, on permet à souillé de passer vers le bas par les murs et le plancher creux râpés en aluminium.



Notre douche d'air est un système complètement automatique et a le système de verrouillage électromagnétique de porte qui s'assure pour ouvrir la porte un par un.

Caractéristiques de douche d'air

Filtre : Douze le type de pouce HEPA (air particulaire de rendement élevé), PSL a contesté, zéro sondé. Efficacité minimum de 99,99% à .3 micron.



Pré-filtre : Un pouce a collé des médias de polyfiber réduit au minimum le surface-chargement. Bas retour de mur au filtre de HEPA placé sur l'unité. Gril de libération rapide.



Type de soufflement : soufflement du côté simple, soufflement du côté double, soufflement du côté trois.



Instruction d'opération



la douche d'air 1.Put sur l'emplacement correct, relient les fils de puissance de la douche d'air aux fils de puissance,



Il y a CINQ lignes : ligne 3*Live, ligne 1*Null et ligne 1*Earth. L'alimentation d'énergie est les phases AC380V/50HZ/3.



2. Afin de veiller la douche d'air pour travailler normalement et la propreté de l'atelier, svp bonne douche d'air d'utilisation selon la méthode correcte suivante.



2,1 vérifiez svp s'il y a n'importe quelles personnes dans la douche d'air avant que vous l'entriez dans. Quand la douche d'air fonctionne la porte d'entrée et porte de sortie sont enclenché électronique, on l'interdit d'ouvrir la porte à ce moment.





2,2 la main mise vers le commutateur ouvert, la porte coulissante d'entrée s'ouvrira, entrer dans la douche d'air, puis la porte coulissante d'entrée sera étroite automatiquement, capteur photoélectrique est réagie par des personnes ou les marchandises, fan de ventilateur seront



en soufflant automatiquement (on interdit le temps de douche d'air est 15seconds réglé à l'usine, il de changer le temps de douche d'air pendant le soufflement), après le soufflement, la porte coulissante de sortie ouvrez-vous automatiquement, sortent douche d'air,



alors la porte coulissante de sortie sera étroite automatiquement.



Attentions :



1. La puissance de cet équipement exige 380V/50HZ/3PH. Si le flux d'air est très bas en employant la première fois, la raison est inversion de fan, vous devriez échanger la phase.



Cet équipement est enclenché électronique, alors qu'une porte dans l'état ouvert, ou temps de douche d'air, svp n'ouvrent pas les autres portes, ou la serrure électronique sera cassée.



2. Les terminaux sur la carte, L est la connexion de la ligne Live, N est la connexion de la ligne nulle, PE est la connexion de la ligne de la terre.



3. Afin de s'assurer l'efficacité du soufflement et de la propreté, généralement des filtres primaires est changés année une fois demi et HEPA filtrent une année.



Paramètre :





Type de produit	Droit par le tunnel en acier peint de douche d'air de pièce propre avec l'acier inoxydable 304 portes
Matériel pour enfermer	La puissance de T=1.2MM a enduit en acier pour l'extérieur, SS304 pour l'intérieur
Matériel pour des portes	Acier inoxydable 304
Becs	Acier de Stainles
Feuille de porte	feuille simple
Type de porte	Portes coulissantes
Manière de soufflement	soufflement 3-side
Système de contrôle	Panneau de commande intelligent anglais avec la voix humaine
Serrures	Électrique enclenché
Efficinecy de filtre de HEPA :	99,99%
Pré filtre	G3
Lumière	Marque de Philips
Capteur photoélectrique	Marque d'OMRON
Temps de douche	0-99s réglable
Vitesse du vent de jaillissement	25-27m/s ci-dessus
Alimentation d'énergie	380V/50HZ/3PH
Sauvegarde	Commutateur de fuite et relais thermique de surcharge (protégez les personnes contre la fuite électrique)



Taille et spécifications :





Produit	Droit par le tunnel en acier peint de douche d'air de pièce propre avec l'acier inoxydable 304 portes
Modèle	AS-3780D-11.55-AD
Dimensions externes (millimètres)	W3780*D11550*H2150MM
Dimensions internes millimètre	W3000*D11200*H1925MM
Portes	2 ensembles de portes coulissantes de Simple-feuille de solides solubles
Ferme-porte	AUCUN
Serrure	électrique enclenché
Approprié	Les gens et les marchandises
Becs	72+72=144PCS (soufflement 2-side)
Fan de ventilateur	16sets
Puissance de coup (W)	6400W
Poids (kilogrammes)	Appro.3200
Taille de filtre de HEPA	610x610x90mm
Quantité de filtre de HEPA	16 PCS
Efficacité de filtre de HEPA	H13
Capteur de Photolectric	ORMON 2 PCS
Lampe fluorescente	Philips 8x 20W
Diamètre de bec	32mm
Temps de douche d'air	0-99 s réglable
Vitesse du vent de jaillissement	22-25m/s
Alimentation d'énergie	AC380V/50Hz/3Ph
Système de contrôle	Panneau de commande de micro-ordinateur avec l'invite humaine de facture, couplage électrique, soufflement automatique par le capteur photoélectrique

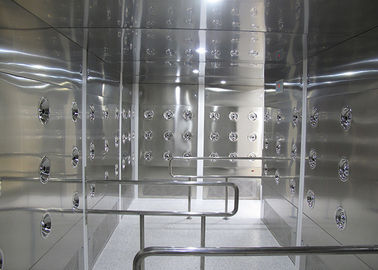

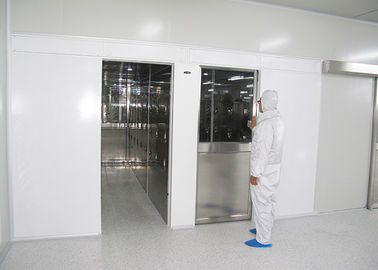

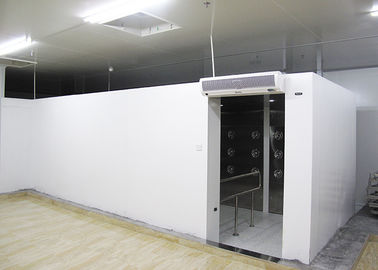

Images des tunnels de douche d'air :





Dessin de tunnel de douche d'air





Les douches d'air faites sur commande peuvent-elles être fabriquées ?



Nous offre les douches d'air standard et faites sur commande. Veuillez nous contacter pour plus d'information.



Est-il possible de changer les arrangements sur la douche d'air ?



Nos douches d'air permettent la flexibilité d'opérateur de programmer de nombreux arrangements utilisant un panneau de commande facile à utiliser d'écran tactile. Vous pouvez facilement placer les temps d'opération de cycle, l'entrée/retards de sortie, quand les lumières tournent off/on, et plus.



Essai dans l'usine :



Tout l'équipement sera individuellement examiné pour la sécurité et la représentation selon des normes internationales avant expédition.



Chaque unité est embarquée avec une documentation décrivant les essais entrepris et résultats d'unités les différents pour chaque unité.



Essai avant expédition :

1. Inspection d'aspect

2. Essais électriques de sécurité

3. Essai de vitesse du vent d'air

4. Essai de fonction



Garantie :



La garantie de notre équipement est pendant 1 année, mais à l'exclusion des pièces et des accessoires consommables.

Tout l'équipement est embarqué avec le manuel d'une utilisation complète avec le rapport des essais.

Le document supplémentaire d'IO/OQ/GMP est disponible sur demande.

Entrez en contact avec notre représentant de commerce pour les détails de garantie ou la demande spécifiques de document.



Pièces de rechange :

1. Filtre de HEPA : Il devrait être changé en moitié ou un an une fois.

2. Pré filtre : Il devrait être changé dans le mois 3-6 une fois.



Pourquoi vous choisissez ZHISHENG Company ?



Service professionnel :



Réponse rapide en 12 heures si nous recevons n'importe quelle enquête ou demande du client

Familiarisé avec l'équipement.

Le technicien ou l'enginner peut aller aux pays asiatiques du sud-est pour l'insallation de guidage des machines. Comme la Thaïlande, le Vietnam, Philippines, Malaisie et ainsi de suite.





Délai de livraison :

• Période de production : 15-30days

• Avis de expédition ou assurance pour vous après que les marchandises soient embarquées.



Service après-vente :



• Nous respectons le votre rétroagissons après recevons les marchandises.

• Nous fournissons la garantie de 1 an après que les marchandises arrivent.

• Nous promettons toutes les pièces de rechange disponibles dans l'utilisation de vie.

• Nous soin de votre nous plaignons dans 48hours.



Terme de paiement :

paiement d'avance de 30% par T/T à l'ordre, la balance des paiements avant expédition.



Équipements de Cleanroom, comme la douche d'air, FFU. C'est garantie d'une année.
