Grands pleins douche d'air qui fait gagner de la place de Cleanroom de l'acier inoxydable 304 grande avec des portes de volet pour des chariots élévateurs, chariots
Porte ouverte qui fait gagner de la place et rapide, grands douche d'air avec des portes de volet, appropriées aux chariots élévateurs, aux chariots, aux matériaux, etc.
Douche d'air avec le volet à grande vitesse door.pdf
La douche d'air ou la douche d'air de cargaison est un dispositif installé à une entrée telle qu'une salle propre.
Quand une personne ou un objet entre dans la salle propre remplie d'air pur de l'extérieur, il est nécessaire de nettoyer pour pour ne pas présenter des contaminants tels que la poussière ensemble. Pour cette raison, une petite salle divisée par une porte à deux battants est fournie entre l'intérieur de la salle propre et l'extérieur, et l'air pur est soufflé sur l'objet qui est entré pour enlever la poussière.
Un filtre à air et un ventilateur sont installés dans la douche d'air, et l'air pur avec une vitesse du vent environ de 20-25 m/s est soufflé par la bouche d'air du mur.
Afin d'éviter le mélange d'air à l'intérieur et en dehors de la salle propre, des portes à deux battants sont conçues pour ne pas s'ouvrir simultanément par le couplage excepté en cas d'urgence.
En outre, quand installant comme solvant de la poussière de la poussière de forte concentration en tant qu'installation des contre-mesures pour le désamiantage et comme contre-mesures de dioxine, c'est un type d'aspiration de plancher, un avec la vitesse de vent violent autant que possible, air comprimé sort avec un compresseur (avec le pistolet pneumatique, avec de l'air etc. d'impulsion) qu'il est sûr de prendre des mesures contre l'exposition en choisissant un type puissant de capacité de dépoussiérage pour les vêtements de travail entiers.
Taille externe pour l'armoire : W2700*D4000*H3200mm
Taille interne pour l'armoire : W2000*D4000*H3000mm
Type de porte : portes à grande vitesse W2000xH3000mm de volet
Contrôle des portes de volet : PLC de « Danfoss »
Moteur des portes de volet : La marque allemande « COUSENT »
Rideau en porte : PVC
Vitesse ouverte et étroite : 0.6-2m/s réglable
Paramètre technique :
| Type de produit |
Porte ouverte qui fait gagner de la place et rapide, grands douche d'air avec des portes de volet, appropriées aux chariots élévateurs, aux chariots, aux matériaux, etc. |
| Matériel pour enfermer |
L'acier inoxydable 304 de T=1.2MM pour l'armoire, a mis T=1.5mm SS304 pour le plancher |
| Matériel pour des portes |
Rideau en PVC, cadre SS304 |
| Becs |
Acier inoxydable 36+36+24=96pcs |
| Feuille de porte |
Simple-feuille |
| Type de porte |
Portes de volet de vitesse rapide |
| Manière de soufflement |
3- soufflement de côté |
| Système de contrôle |
Panneau de commande intelligent anglais d'IC avec la voix humaine anglaise |
| Serrures |
Serrure électrique |
| Taille de filtre de HEPA |
1220*610*90mm 6 PCs |
| Efficinecy de filtre de HEPA : |
99,99% à 0.3um |
| Pré filtre |
G3 6 PCs |
| Fan de ventilateur |
2500 CHM, 12set |
| Lumière |
Marque 2x3=6pcs de Philips |
| Capteur photoélectrique |
PCs de la marque 1 d'OMRON pour le soufflement |
| Temps de douche |
0-99s réglable |
| Vitesse du vent de jaillissement |
> 25m/s |
| Alimentation d'énergie |
C.A. 380V/50HZ/3PH |
| Sauvegarde |
Commutateur de fuite et relais thermique de surcharge (protégez les personnes contre la fuite électrique) |
Caractéristiques :
1. Le système de contrôle exploité automatiquement par le capteur photoélectrique, la porte deux sont électrique enclenché.
(Une porte dans l'état ouvert, l'autre porte doit dans l'état étroit. Quand les gens entrent dans la douche d'air, le système versera automatiquement par le capteur photoélectrique)
2. Temps de douche d'air de 1 à 99 secondes qui peuvent être réglables
3. Adoptez pré le filtre et le filtre de HEPA
4. La porte, fond-panneau, becs sont employées de l'acier inoxydable, bon aspect.
5. Quand la douche d'air est employée pour passer la cargaison, elle est sans fond-conseil.
Taille standard et spécifications :
| Modèle |
Douche d'air |
Douche d'air de cargaison |
| AS-1200D-1 |
AS-1400D-1 |
AS-1400D-1.5 |
AS-1400D-2 |
CAS-1700T-2 (2 modules) |
| Dimensions externes WxHxD (millimètres) |
1200x1000x 2050 |
1400x1000x 2050 |
1400x1500x 2050 |
1400x2000x 2050 |
1800x2000x2050 |
| Dans les dimensions WxHxD (millimètres) |
800x900x 1920 |
800x900x 1920 |
800x1400x 1920 |
800x1900x 1920 |
1200x1900x 1920 |
| Matériel pour enfermer |
Acier laminé à froid avec la poudre enduite, le SUS#201 ou le SUS#304 |
| Portes |
Porte de /Sliding de porte d'oscillation/porte à grande vitesse de volet ; Matériel : inoxydable ou en aluminium |
| Personne appropriée |
1 |
1 |
1-2 |
2 ou 3 |
Chariot |
| Becs |
12 (bilatéral) |
12 (deux côtés) |
18 (deux côtés) |
24 (deux côtés) |
32 (trois côtés) |
| Fan de ventilateur |
ensemble de #4250x 1 |
#4195 X 2 ensembles |
#4195x2sets |
#4250x2sets |
#4195x4sets |
| Puissance de coup (W) |
1000W |
850W |
850W |
2000W |
1700W |
| Les dimensions du filtre de HEPA |
610x610x69
une seule pièce
|
610x610x69 en deux pièces |
610x610x69 en deux pièces |
915x610x69 deux morceaux |
610x610x69
4pcs
|
| Diamètre de bec |
32mm |
| Temps de douche d'air |
0~99s réglable |
| Vitesse du vent de jaillissement |
20~25m/s |
| Tension |
380V/50Hz/3Ph ; 220V/50Hz/1Ph |
| Efficacité de filtre |
Au-dessus de l'efficacité 99,99% sur les particules 0.3um |
| Système de contrôle |
Panneau de commande d'IC, couplage électronique et soufflement automatique |
Accessoire facultatif :
1. Porte d'oscillation manuelle/porte coulissante automatique/porte à grande vitesse de volet de rouleau
2. Filtre de HEPA ou filtre d'ULPA
3. Matériel pour l'armoire : plaque d'acier laminée à froid avec la poudre enduite/SUS#201/SUS#304
4. Lampe fluorescente commune/lampe UV de stérilisateur
5. Avec la voix annoncer

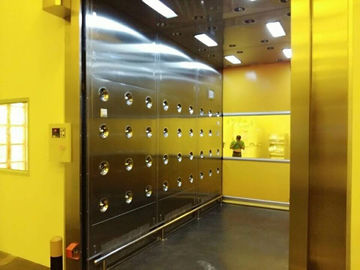

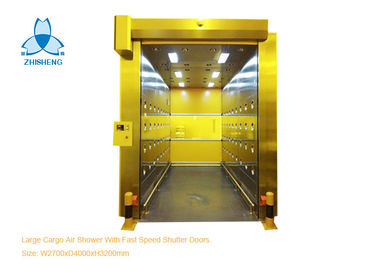

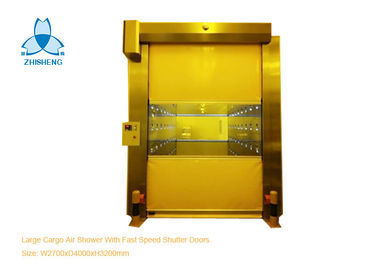

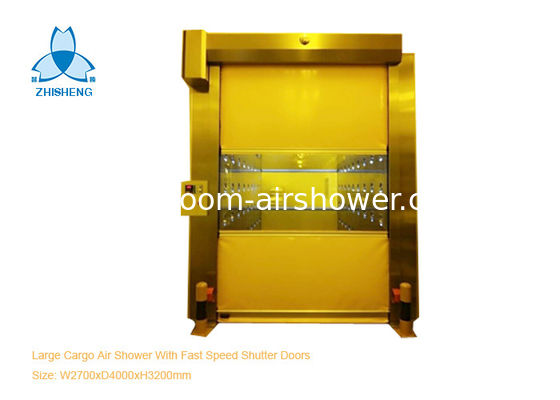

Photoes de douche d'air avec des portes de volet :
Moteur et circuit électrique des portes de volet :
Il est facile pour le client de l'assembler et installer, parce que nous enverrons les dessins de manuel et d'installation au client.
En outre, notre technicien peut aller votre côté pour fournir le guide d'installation.
